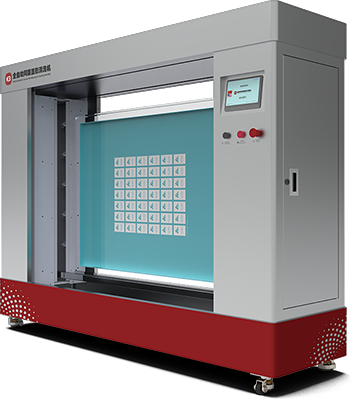

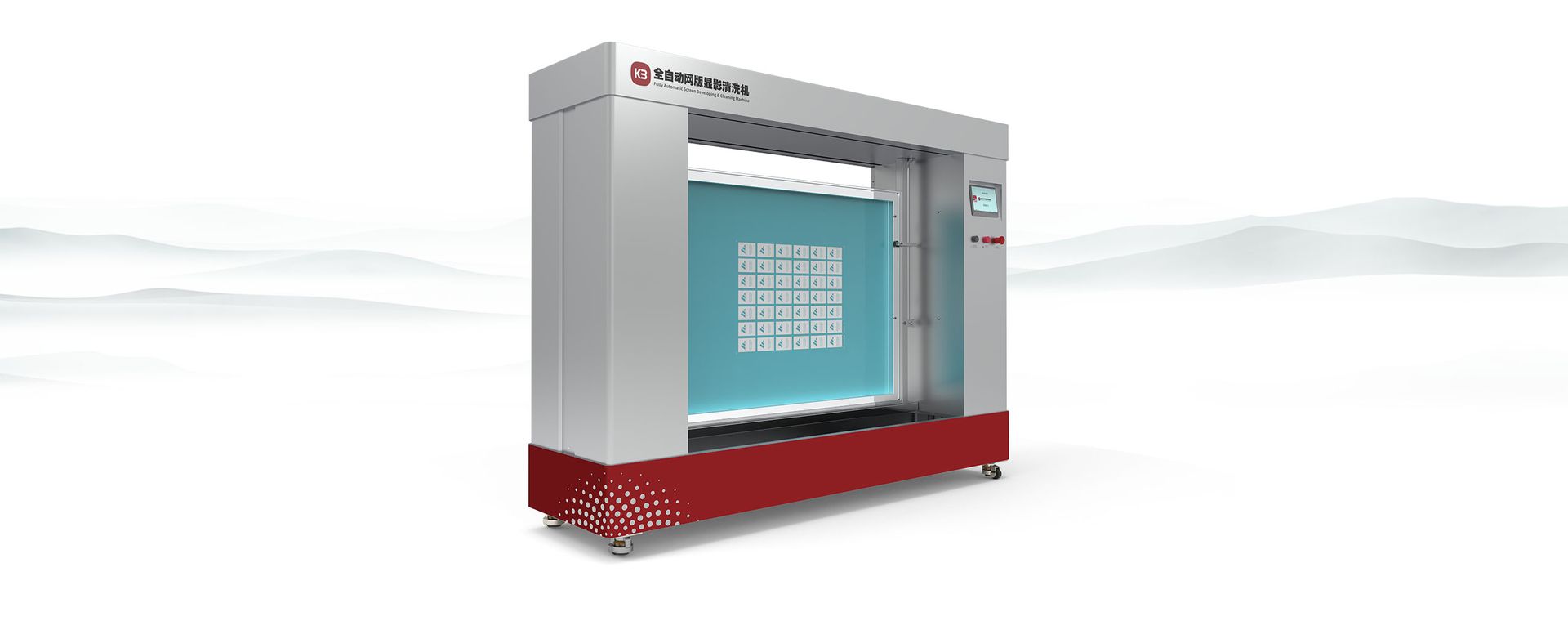

K3全自动网版显影清洗机
BOYAN 系列全自动网版显影清洗机，专为精密丝网印刷工艺打造，融合先进的高压气体喷雾（ HPS ）与喷淋浸泡系统（ SIS ），实现显影全过程的 无损伤处理与高效节能运行 。设备支持 左进右出流水线布局 ，便于与曝光机、烘干设备等上下工序的无缝连接，是纺织、光伏、 PCB 、陶瓷电子等领域不可或缺的自动化利器。
无损伤处理与高效节能运行
左进右出流水线布局
特点
高压气体喷雾技术
雾化水珠 ≤ 50 μ m ，显影更均匀
喷雾压力可调（ 05~0.3MPa ），不伤感光层
05~0.3MPa
节水率提升 ≥ 40% ，更绿色环保
喷淋+动态浸泡复合系统
显影速度提升 30%
有效应对图案复杂区域，显影更彻底
智能自动化控制系统
7寸触摸屏 + PLC 控制，支持多语言界面
20组工艺参数存储，适应不同材料和应用场景
预留 RS-485/MODBUS 接口，轻松对接产线自动化
RS-485/MODBUS
K3经典产品
技术参数
| 项目 | 参数 |
| 最大网版尺寸 | 1200 × 1500 mm（支持定制） |
| 显影速度 | 60-120 秒 / 片（视图案复杂度） |
| 空气压力 | 0.6–0.8 MPa（可调） |
| 气体消耗 | ≤0.5m³/min（ HPS 模式） |
| 水消耗 | ≤8L/m²（ HPS 模式） |
| 电源/功率 | AC380V 50Hz / 5.5kW |
| 控制系统 | 7寸触控屏 + PLC |
型号规格
| 型号 | 显影技术 | 网版尺寸 | 清洗类型 | 版本 |
| BOYAN-ADH-120-Mk2 | HPS 高压喷雾 | 120×150cm | 水基显影 | 第二代 |
| BOYAN-ADC-90-Mk1 | 化学增强显影 | 90×90cm | 化学清洗 | 第一代 |
应用领域
光伏电池网版（PV Cell Screens）
高精密PCB电路板（Ultra-Fine PCB）
玻璃印刷/陶瓷电子（Glass Printing/Ceramic Electronics）
纺织服装（Textile & Apparel）
硅胶商标印刷（Silicone Label Printing）
织带类丝网印刷（Webbing Screen Printing）
